實驗室通風系統

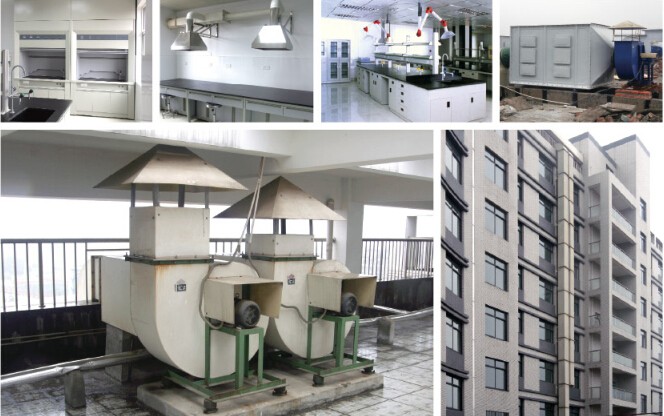

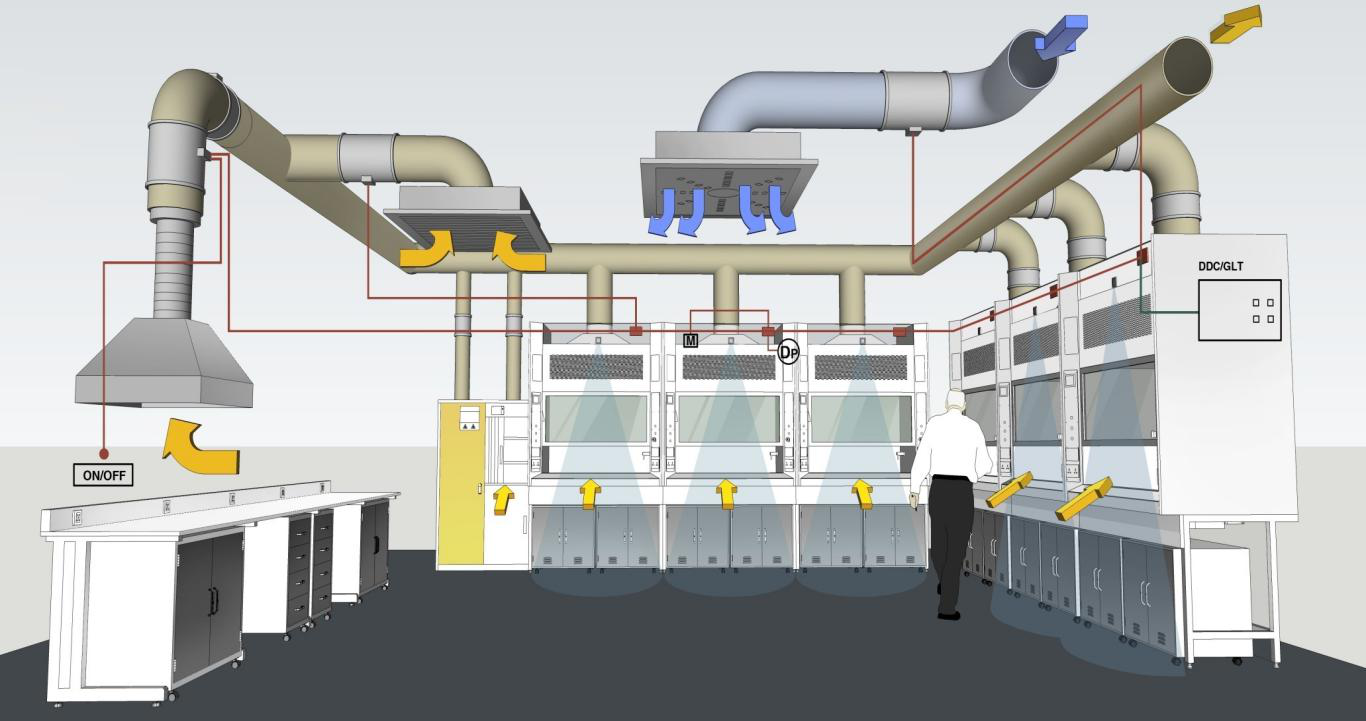

實驗室通風系統劃分:
實驗室的氣流控制經過將近四十年的發展由最初的定風量系統,經歷了雙穩態、變風量,直至今日發展為自適應控制系統,從實驗室的安全性、節能以及系統控制的穩定性都得到了全面的發展。
1)定風量控制系統
定風量(CV)控制系統
通常定風量通風控制系統均使用一定量之氣流調節閥,以人力來調整控制排氣量,以達到所需要表面風 速,而調整基準為將通風柜調節門設定為固定位置(通常為全開),而室內補償空氣率設定也以充足的換氣 率下做輕微負壓設定。
優勢:設計直接、簡單 控制成本低
劣勢:
可能會(huì )犧牲安全性。因為調節門位置不同會(huì )使面風速不同,所以定風量通風柜不能夠控制面風速。處于待命狀態通風柜面防止風速過大的能力受到了限制。
系統需要重新平衡。系統與壓力相關。變化與波動會(huì )導致空氣流量不正確。當出現風閥位置改變,對應風閥的每一位置系統都需要重新平衡;當風機系統性能變壞時,系統也須重新平衡。
高投資與全壽命期高額費用。設備容量須為全負荷要求設計,因此投資要高;而連續的全流量運行使能耗大。
靈活性差。未來的擴展會(huì )由于設備容量限制而受限。
噪音。由于在所有時間都是高風量運行,噪音會(huì )過高。
2)雙穩態控制系統
雙穩態(TS)控制系統
此類通風控制系統在使通風柜能達到較佳效率前提下,以調節門位置劃分為高、低兩個排風量區間為此系統設計基準,當調節門高度超過設定調整點時,則氣閥將開至較大排氣量處,否則回到較低排氣量設定。
優勢
節能。通過將通風柜和房間補風切換到低的風流量,可實現明顯的節能。比變風量系統控制量小。
劣勢
普通的開關方法可能要犧牲安全性。
在兩個預定的風流量值之間進行高 — 低(或者稱為最大 — 最?。┣袚Q。手動開關時要考慮到操作員的操作錯誤。調節門開關避免了操作員錯誤,但是導致了切換點的產生,在這一點面風速可能是高的也可能是低的。此外,如果調節門保留在打開位置時,風流量不減小。
通過光電開關聯鎖或房間移動檢測器的“占用-非占用”控制可被用于用于夜間風量減小控制,但是在白天幾乎不能節能。因為所有的通風柜白天都在全流量下運行,HVAC 設備必須也全容量運行。同時,當調節門保留在打開位置而通風柜被切換到低風流量時,可能要犧牲安全性。
沒有把握減小建筑機械設備容量。
對有多個通風柜的區域,其風機系統和空調機組需要做變風量房間送風控制。
對熱需求超越控制的需要會(huì )使系統復雜化。
通風柜沒有監控或報警功能。
對調節門開關要做經常性的維護(質量差)。
3)VAV變風量系統
變風量(VAV)控制系統
變風量通風控制系統,是依據調節門不同開度,來決定不同的排氣量,以維持固定之表面平均風速(如100 fpm, 0.5m/s) 為設計基準,此控制系統可以提供較佳之捕捉率及節能,此系統亦可藉由調整補償空氣方式來達成所需室內壓力,在正常排氣量狀況時只需要最小通風及溫度控制量,當排氣量增加時可藉由增加進氣量予以平衡。
優勢
調節門關上時節能顯著。
調節門位置變化時保持正確的面風速,這樣,安全性增加。
固有的報警與監控功能是變風量系統的一個典型的組成部分。
由于變風量控制系統易于適應系統變化,實驗室靈活性會(huì )增加。
由于風流量減小,噪聲級會(huì )降低。
劣勢
如果調節門保持打開,會(huì )有高風流量和高運行成本問題。
調節比有限。
控制的成本會(huì )造成投資回收問題。因為一般的調節門位置決定風量,不正確的調節門管理會(huì )影響到投資回收、音效、參差性的情況。
控制器的質量會(huì )極大地影響HVAC 系統的性能。緩慢、不準確、經常需要維護的控制器不能滿足變風量實驗室系統的需要。
不是所有變風量系統性能都相同。不同的系統,控制速度、調節比、穩定性和維護需要是明顯不同的。
設計參數:
風管風速:送,排風風管支管內風速6~9m/s.干管內風速8~12m/s:
實驗室換氣次數:0~25次(可設置)
實驗室通風設備設計理論風置:
設備名稱 |
1. 2m排罨柜 |
1. 5m排罨柜 |
1. 8m排罨柜 |
原子吸收罩 |
萬向排煙罩 |
設計排氣里 |
700- 1300CIVH |
900- 1700CMH |
1300- 2100CMH |
400- 600CMH |
400- 600CMH |
